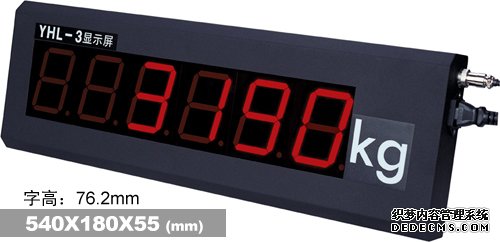

上海耀華XK3190-a9地磅外接大屏幕YHL-3寸地磅稱重顯示器
kMq廣州南創電子科技有限公司
kMq廣州南創電子科技有限公司

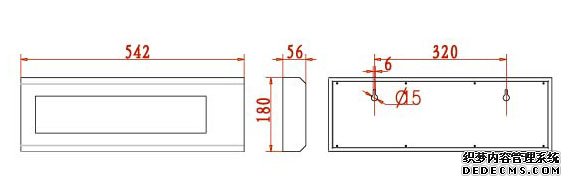

上海耀華XK3190-a9地磅外接大屏幕YHL-3寸地磅稱重顯示器外觀規格
kMq廣州南創電子科技有限公司
kMq廣州南創電子科技有限公司
kMq廣州南創電子科技有限公司
產品說明:
XK3190-a9顯示器適用于電子地上衡、電子汽車衡、靜態軌道衡等采用1~16個數字傳感器的靜態稱重系統。
產品特點:
◆不秀鋼外殼
◆配備多種防作弊功能
◆全新的電子印章加密方式
◆具有多種診斷方式,調試簡單
◆可選配以太網、4~20mA、開關量等多種擴展接口
◆新型VBN液晶顯示
◆支持選配物聯網接入功能
產品功能
◆可連接多家耀華協議數字傳感器
◆自動/半自動/手動角差修正
◆數字傳感器通訊地址修改功能
◆單個傳感器數據查看功能
◆二檔分度值自動切換;
◆非線性修正功能和標定誤差修正功能
◆定時關機功能
◆配備兩路獨立的全雙工UART,用于連接電腦、PLC等設備,多種通訊方式可選。
◆配備電流環大屏幕通訊口;配備標準并行打印接口
◆稱重記錄貯存/檢查/刪除/斷電保護
◆可存儲1024組車輛牌號和皮重,256組貨號,可存儲4096組稱重記錄
◆可備份和恢復儀表內各種參數,可靠實用
技術參數
數字傳感器連接
◆連接方式:RS485方式、四六線兼容
◆通訊距離:約1000米
◆連接個數:1~16個
◆傳感器通訊協議:上海耀華
◆傳感器電源:DC 10V,0.8A(Max)
顯示
◆顯示方式:新型VBN液晶顯示,10個狀態指示符
◆時鐘:實時時鐘,自動閏年、閏月,不受斷電影響
大屏幕接口
◆信號:20mA電流環,串行輸出,傳輸距離:≤2000米
打印接口
◆可連接寬行打印機:LQ-300K、KX-P1131、KX-P1121 、DS-300
熱敏度微打:POS58、T58D 可選配面板式微打
串行通訊接口
◆標準配置: 1、RS232/RS485自適應; 2、RS232
◆電源: AC187~242V;49~51HZ
◆直流電源:外置12V蓄電池供電
上海耀華XK3190-a9維護保養及注意事項
一. 為保證儀表清晰和使用壽命,本儀表不宜放在陽光直射下使用,放置地點應較平整。
二. 不宜放在粉塵及振動嚴重的地方使用,避免在潮濕的環境中使用。
三. 傳感器和儀表須可靠連接,系統應有良好的接地,遠離強電場、強磁場,傳感器和儀表應遠離強腐蝕性物體,遠離易燃易爆物品。
▲ !不要在有可燃性氣體或可燃性蒸汽的場合使用,不得使用在有壓力容器罐裝統。
▲ !在雷電頻繁發生的地區,必須安裝可靠的避雷器,以確保操作人員人身安全,防止雷擊損壞儀表及相應設備。
▲ !傳感器和儀表都是靜電敏感設備,在使用中必須切實采取防靜電措施,嚴禁在秤臺上進行電焊操作或其他強電場操作;在雷雨季節,必須落實可靠的避雷措施,防止因雷擊造成傳感器和儀表的損壞,確保操作人員的人身安全和稱重設備及相關設備的安全運行。
四. 嚴禁使用強溶劑(如:苯、硝基類油)清洗機殼。
五. 不得將液體或其他導電顆粒注入儀表內,以防儀表損壞和觸電。
六. 在插拔儀表與外部設備聯接線前,必須先切斷儀表及相應設備電源!
▲!在插拔傳感器聯接線前,必須先切斷儀表電源!
▲!在插打印機聯接線前,必須先切斷打印機和儀表電源!
▲!在插拔大屏幕聯接線前,必須先切斷儀表和大屏幕電源!
▲!在插拔通訊聯接線前,必須先切斷儀表和上位機電源!
七. 公司忠告客戶:使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責,
最高賠償額在故障儀表自身價值2倍以內,對儀表所處的系統問題不承擔責任。
八. 儀表對外接口須嚴格按使用說明書中所標注的方法使用,不得擅自更改聯接。本儀表在使用
過程中若出現故障,應立即拔下插頭,送專業廠維修。一般非衡器專業生產廠家不要自行修理以免
造成更大的損壞。本儀表不允許隨意打開,否則不予保修。
九. 蓄電池屬易耗品,不屬三包范圍。
▲!為延長蓄電池的使用壽命,務必先充足電后使用。
若長時間不使用,必須每隔2個月充電一次,每次充電20小時。
▲!在搬運或安裝時務必小心輕放,避免強烈振動,避免沖擊或撞擊,防止蓄電池內部電極
短路,損壞蓄電池。
十. 本儀表自銷售之日起一年內,在正常使用條件下,出現非人為故障屬保修范圍,請用戶將
