TEDS：節約費用和安裝時間，應用更可靠unX廣州南創電子科技有限公司
　　在選擇傳感器時，技術要求已經不是唯一要可慮的。操作簡單也非常重要。安裝必須快速且簡便，測量鏈的設置也需要高效且無差錯。unX廣州南創電子科技有限公司
傳統力傳感器僅提供大量的機械參數供參考，但是與相關傳感器特性有關的測量鏈在線標定也是需要考慮的。相關的工程師不僅需要了解傳感器特性，也必須熟悉相關的放大器操作。許多測試工程師希望傳感器帶有標定數據，序列號和類型名稱等信息。TEDS ("傳感器電子參數表") 技術是這幾年提供的解決方案。unX廣州南創電子科技有限公司
TEDS: 究竟是什么?unX廣州南創電子科技有限公司
　　TEDS 芯片帶有傳感器的獨特信息，就像指紋一樣。這顯著簡化了傳感器的處理過程。TEDS 國際標準時 IEEE1451.4。此標準描述了TEDS 的電連接，其優點是來自不同制造商的傳感器和放大器能夠相互兼容，組合在一個系統中。unX廣州南創電子科技有限公司
多個設備能讀取和描述 TEDSunX廣州南創電子科技有限公司
　　TEDS 已經在 HBM 廣泛應用。幾乎所有的傳感器都帶有 TEDS 選項(標準版本或是增加 TEDS 選項)。 HBM 放大器都可以讀取 TEDS。unX廣州南創電子科技有限公司
所有的數據都存儲在 TEDS 芯片的模板中。這些模板可以被想象成表，包含傳感器參數列表。 每個 TEDS 芯片都包含一個 TEDS 基礎模板。以下信息被存儲在這個模板中:unX廣州南創電子科技有限公司
　　傳感器制造商unX廣州南創電子科技有限公司
　　傳感器型號unX廣州南創電子科技有限公司
　　版本號unX廣州南創電子科技有限公司
　　傳感器序列號unX廣州南創電子科技有限公司
        TEDS 程序存儲將所需數據存儲在模板中。unX廣州南創電子科技有限公司
用于所有傳感器的模板unX廣州南創電子科技有限公司
　　其他可用模板通過相關的傳感器描述被數據采集系統參數化。一旦 TEDS 基礎模板被讀取，傳感器參數就可以被傳送?；趹?yīng)變的力傳感器被稱為橋路傳感器。IEEE1451.4 定義了相關模板。unX廣州南創電子科技有限公司
　　除了傳感器的靈敏度信息外，基本 TEDS 還包括其他重要數據，例如參考激勵電壓，橋路電阻或是標定日期。unX廣州南創電子科技有限公司
　　非常重要的是，這些數據通過重新標定可以被重寫。即使是額定數據的微小變化。unX廣州南創電子科技有限公司
　　除了橋路傳感器, TEDS 技術支持任何類型的傳感器技術，例如頻率輸出(增量編碼器，扭矩傳感器)或電壓輸出等。unX廣州南創電子科技有限公司
非常小的數據量 – 快速傳輸unX廣州南創電子科技有限公司

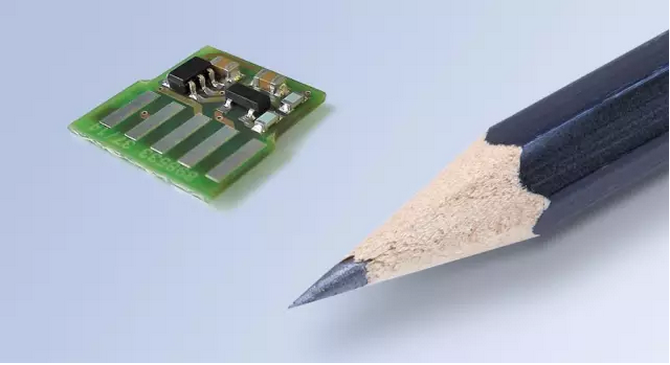

　　數據傳輸在數分鐘內即可完成。如果制造商不支持標準，用戶可選擇性地描述完整 TEDST。TEDS 芯片通過傳感器或是電纜安裝在標準傳感器上，只需采用相關硬件進行描述即可?，F(xiàn)存的傳感器都可以通過此方法完成 TEDS 改造。unX廣州南創電子科技有限公司
連接 TEDS 模塊unX廣州南創電子科技有限公司

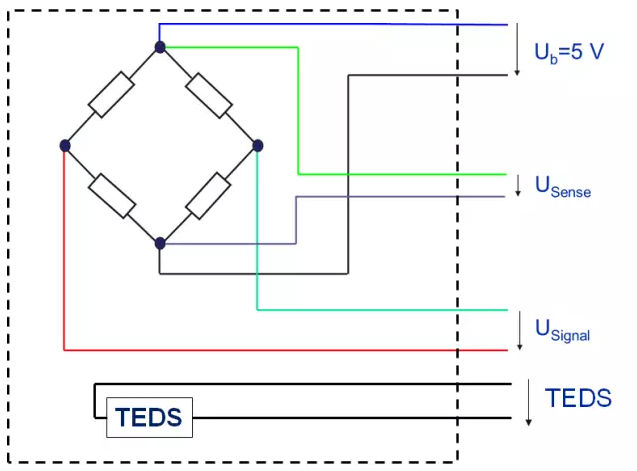

　　IEEE 1451.4 允許多種方式連接 TEDS 模塊。最簡單的方式就是使用兩根額外的電纜來連接 - 如圖所示。

　　生產線或是測試臺上使用的傳感器通常為六芯電纜 (兩根用于供電，兩根用于反饋以消除電纜影響，兩根用于信號傳輸)。加上兩根電纜意味著電纜需要完全更換。 但對于應變傳感器來說，市場上幾乎沒有高品質的8芯電纜可供使用。unX廣州南創電子科技有限公司
零線連接unX廣州南創電子科技有限公司
　　在測量橋路上連接 TEDS 模塊是另外一種方法，無需更換電纜。零線技術的基本功能: 電壓脈沖打開開關，數據從芯片中讀取。當開關關閉，芯片通過 反饋/激勵 電纜短路，傳感器進入測量模式。unX廣州南創電子科技有限公司
　　這稱為用于 1 級傳感器的標準。傳感器電纜用于讀取數據或是進行測量。放大器讀取傳感器數據時不能進行測量，反之也然。這種方式通常用于 IEPE 傳感器。unX廣州南創電子科技有限公司
　　另外一種方法稱為 零線 配置。同樣不需要更換電纜。HBM 在數年前開發了這種方法以滿足客戶的需要。unX廣州南創電子科技有限公司

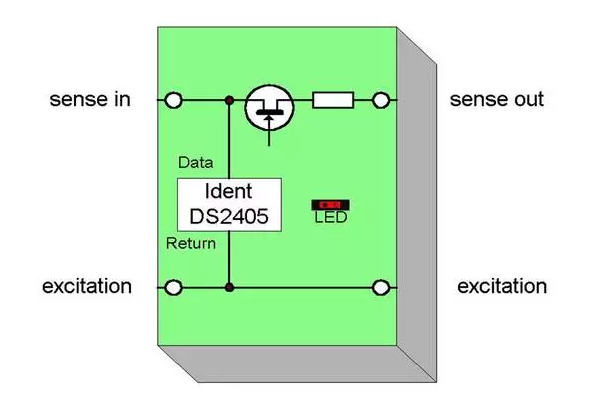

　　在這種方法中，TEDS 模塊安裝在測量橋路中的供電和反饋線之間，如圖所示：

 　　這種電路不允許用戶在測量過程中讀取傳感器數據。電壓脈沖來控制切換。電子開關打開切斷反饋線，數據被讀出。關閉將切換為測量模式。IEEE1451.4 正在修訂，零線技術將成為新版本的一部分。unX廣州南創電子科技有限公司
TEDS 對測量精度的影響unX廣州南創電子科技有限公司
　　TEDS 對于精度的影響時存在的，因?yàn)樵诜答伨€上施加了額外的電阻。由于6線電路測量的是反饋線和激勵線之間的電壓，放大器的輸入電阻非常高，因此非常小的電阻變化都會變得明顯。unX廣州南創電子科技有限公司
其對零點的影響在 50 ppm 以下，但對測量精度沒有影響。unX廣州南創電子科技有限公司
TEDS 安裝在哪里?unX廣州南創電子科技有限公司
　　從以上討論來看，TEDS建議是獨立安裝在傳感器內部。然而這對非常小的傳感器來說是不可能的。在這種情況下，TEDS 芯片可以按照在插頭中。HBM 為所有的傳感器提供了零線技術，用于連接應變傳感器。unX廣州南創電子科技有限公司
