采用 HBM力傳感器提高精度

1iE廣州南創電子科技有限公司

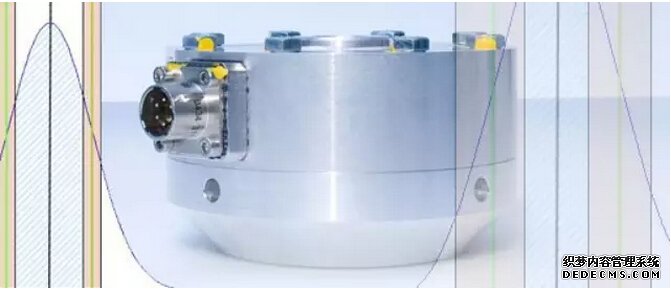

             通過對多個細節的升級，HBM 大幅提高了 U10M 力傳感器 的精度。 U10M 一直是高精度稱重傳感器的代表，并且極為堅固 - 多款型號的保護等級高達 IP69。并且對彎矩不敏感。由于采用模塊化系統，其可以采用以多種方式配置。現在，包括 線性，滯后和可逆性誤差，這些影響傳感器精度的特性都進行了優化。能夠為客戶帶來更可靠的測量數據，更低的不確定性，降低生產成本，提高成品率。1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司
力傳感器的測量誤差分析1iE廣州南創電子科技有限公司
采用力傳感器進行測量時，誤差可以被分為兩組：一類是 輸出信號誤差，其和加載的力無關，一類 是與加載的力成正比。1iE廣州南創電子科技有限公司
溫度對零點的影響是和負載無關的誤差：1iE廣州南創電子科技有限公司
測試誤差是一個特定的值，其和測量的值無關。如果這個誤差和輸出信號相比，可以看出，TC0 的影響是非常明顯的，尤其是只使用額定量程的很小一部分時。其絕對值是相同的，但是如果只是加載很小比例的力的時候會非常明顯。除了 TC0，線性誤差也和終端值有關。和實際值有關的誤差（實際值依賴誤差）是和實際的信號相關的，其包括：靈敏度的溫度依賴性（TCS），抗蠕變和校準公差。1iE廣州南創電子科技有限公司
誤差計算1iE廣州南創電子科技有限公司
1、  誤差的計算是按照以下原理來進行的:每個 獨立誤差 需要基于制造商技術信息來進行計算。（TC0, 線性誤差, 滯后等）。無論這些參數涉及滿量程或是測量值，工藝參數也需要考慮。1iE廣州南創電子科技有限公司
2、  誤差必須被分配一個統計因子。因為每一步只會降低測量的不確定性。這樣可省去評估。1iE廣州南創電子科技有限公司
3、  所有獨立的誤差必須 平方相加，然后用總平方根來進行計算1iE廣州南創電子科技有限公司
4、  結果必須被分配一個因子，這個因子為測量不確定性的可能性1iE廣州南創電子科技有限公司
如以上解釋，滿刻度值有關的影響量尤其重要。當然還需要關注最大的單獨誤差。最大的測量誤差影響被優化時非常有意義的。1iE廣州南創電子科技有限公司
參數1iE廣州南創電子科技有限公司
相對重復性誤差1iE廣州南創電子科技有限公司
相對重復性誤差是描述傳感器重復性精度。也就是相同負載下測量結果的重復性能。這個值越低，在實際中，越能獲得可靠的測量結果。1iE廣州南創電子科技有限公司
線性誤差1iE廣州南創電子科技有限公司
線性誤差描述的是傳感器預期理想的均勻的特性曲線的偏差。線性誤差越低，力和標定點之間的誤差越低。1iE廣州南創電子科技有限公司
相對可逆性誤差（滯后）1iE廣州南創電子科技有限公司
如果傳感器被加載額定力，然后加載被移除，你能夠注意到兩次測試之間的微小確保，這就是力傳感器的相對可逆性誤差（滯后）。在動態測量，尤其是大力值情況下，滯后會帶來非常大的影響。1iE廣州南創電子科技有限公司
蠕變1iE廣州南創電子科技有限公司
由于力傳感器彈性后效性（彈性體和應變片），因此蠕變對力輸出的影響非常小。但是如果需要進行長期監控，低的蠕變值就變得非常重要。1iE廣州南創電子科技有限公司
溫度對零點信號的影響(TC0)1iE廣州南創電子科技有限公司
TC0 是非常重要的技術參數，大部分情況下是最重要的。也就是當溫度變化時，零點的輸出信號會增加一個幅度。TC0 對于測量非常小的力的影響非常顯著，因為其和加載的力大小無關。1iE廣州南創電子科技有限公司
U10M 在那些方面進行了優化？1iE廣州南創電子科技有限公司
所有描述的誤差都在測試臺上進行:1iE廣州南創電子科技有限公司

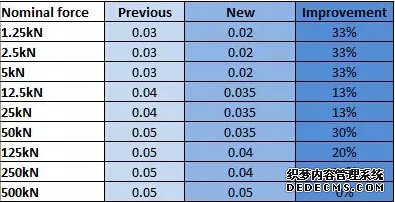

在未修改安裝位置的重復性誤差（測量值的%）1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司

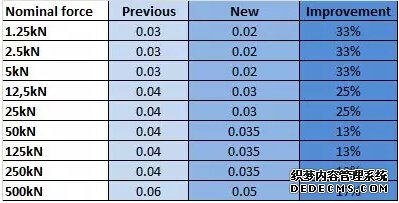

蠕變（測量值的%）1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司
線性（滿量程的%）1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司
蠕變（滿量程的%）1iE廣州南創電子科技有限公司
150ppm 10K 的 TCO 已經非常優秀了，并且在很多應用中，能夠進行提高?？梢酝ㄟ^勾選 "200% 標定"來完成。這意味這 U10M 力傳感器以雙倍額定力進行標定。這樣你可以獲得雙倍的輸出值。這樣，將 TCO 降低到 75 ppm 10K 是非?？赡艿?。1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司
1iE廣州南創電子科技有限公司
但是兩點是要牢記在心的:1iE廣州南創電子科技有限公司
1、  放大器的輸入范圍必須合適。對于滿量程力標定必須采用 5mV/V。如果較小的力被測量，可以以線性方式相應地降比例。1iE廣州南創電子科技有限公司
2、  允許的振蕩帶寬較低 - 也就是動態測量中，峰峰值必須和標定力精確匹配。1iE廣州南創電子科技有限公司
應用的優勢1iE廣州南創電子科技有限公司
在進行力測量時，精度等級需要預先設定。但是力測量的精度不僅僅依賴傳感器，還包括測量的力 - 當力較小時，測量不確定性會上升。1iE廣州南創電子科技有限公司
現代測量技術的優勢在實踐中的優勢：1iE廣州南創電子科技有限公司
1、更寬的測量范圍：更高精度的傳感器能夠測量更小的力（部分量程測量）1iE廣州南創電子科技有限公司
2、傳感器的 使用壽命變長，也包括也就是在精度不變的情況下，對外界環境不敏感。1iE廣州南創電子科技有限公司
3、減少傳感器的使用量。通常，量程越低，精度越高，但會帶來過載的風險。可以選擇大量程高精度傳感器，在完成精度要求的同時，可滿足多種應用需求1iE廣州南創電子科技有限公司
4、提高合格率：傳感器的精度的提高，帶來更小的零部件容差。容差范圍的減小，會讓產品評估更準確可靠，被錯誤判定的數量也將大幅減少，從而避免生產浪費。1iE廣州南創電子科技有限公司
